Filtry mechaniczne FM

ZASTOSOWANIE

Filtry workowe typu FM są przeznaczone głównie do odpylania mieszanin pyłowo-powietrznych wybuchowych, jakie często występują w procesach technologicznych w przemysłach: drzewnym, włókienniczym i spożywczym. Te filtry nadają się przede wszystkim dla pyłów pochodzących z papieru, drewna, słomy, styropianu i sypkich środków spożywczych – np. mąki.

WYTYCZNE STOSOWANIA

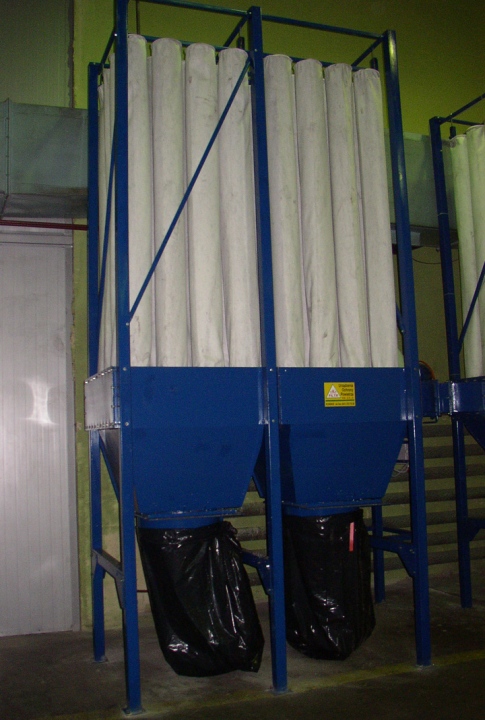

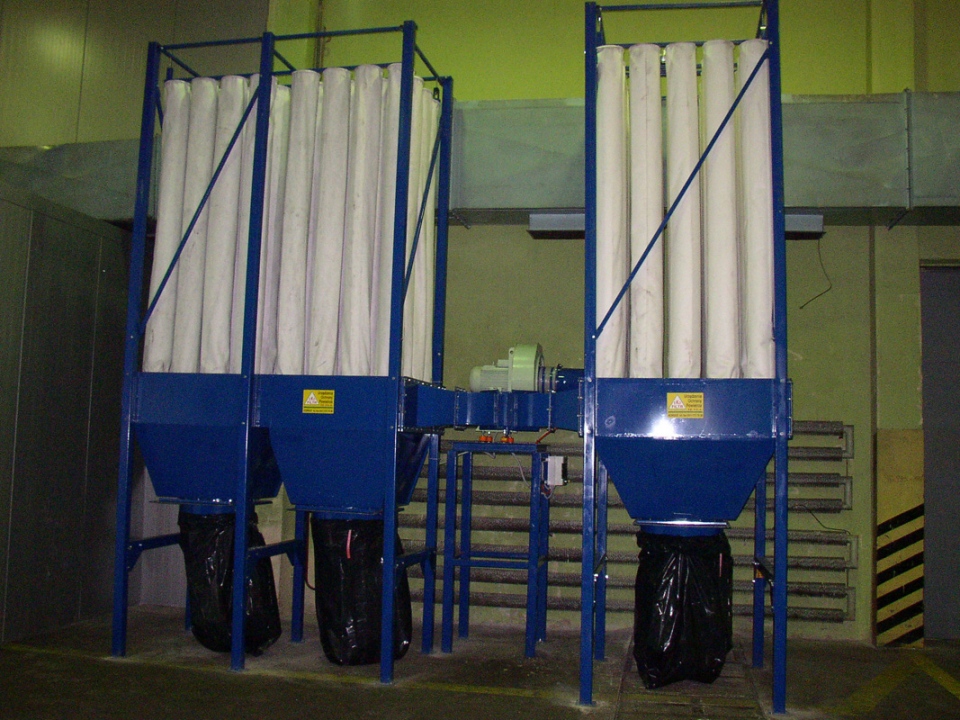

Filtry workowe typu FM są często stosowane w wersji z nieobudowaną przestrzenią, w której znajdują się worki filtracyjne. W takiej wersji filtry muszą pracować w  części nadciśnieniowej instalacji, a instalowane mogą być w pobliżu odpylanych maszyn wewnątrz hal. Dopuszcza się też ich usytuowanie na zewnątrz pod właściwym zadaszeniem.

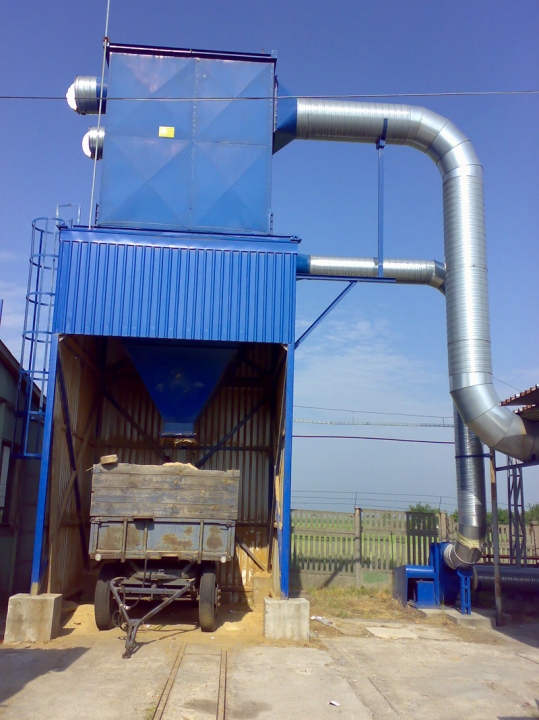

Filtry workowe typu FM w wersji z obudowaną przestrzenią worków filtracyjnych mogą pracować w części podciśnieniowej jak i nadciśnieniowej instalacji, w pomieszczeniu jak i na zewnątrz. Filtry instalowane w budynkach, należy ustawiać w pobliżu ścian zewnętrznych budynku w celu odprowadzenia gazów po ewentualnym wybuchu. Kierunek odprowadzanych gazów nie powinien powodować zagrożeń pożarowych i stwarzać niebezpieczeństwa dla ludzi.

Wielkość i usytuowanie otworów dekompresyjnych jest indywidualnie odbierana w zależności od rodzaju mieszaniny wybuchowej i wielkości filtra. Zabezpieczenia filtra przed skutkami wybuchu zapewnia producent.
Do każdej instalacji odpylającej projektant dobiera parametry filtracji i regeneracji worków oraz rodzaj włókniny filtracyjnej. Producent udziela bezpłatnych konsultacji w celu dobrania optymalnych parametrów filtracyjnych oraz włóknin filtracyjnych.

BUDOWA

Filtry workowe typu FM posiadają budowę modułową, przy czym stosowane są moduły dwóch wielkości – mniejszy, zawierający 16 worków filtracyjnych oraz - większy, zawierający 25 worków filtracyjnych. Przy czym długości worków wynoszą – od 2 do 3 m. Pozwala to, operując ilością i wielkością modułów oraz długością worków, budować filtry licznej wielkości.

Regeneracja worków filtracyjnych odbywa się za pomocą mechanicznego układu wstrząsowego, który wprowadza w drgania kratę, znajdującą się u góry filtra, do której przymocowane są końce worków.

Dolne części worków są szczelnie mocowane do lei zsypowych pyłu, pełniących jednocześnie rolę kolektora wlotowego.
Do odbioru pyłu służą worki - tzw. big-bagi, podczepiane do zasuw montowanych u dołu lei zsypowych.

Poniżej przedstawiono poglądowy rysunek filtra, składającego się z dwóch modułów, bez zamontowanych worków filtracyjnych.

PRZYKŁADOWE OZNACZENIE FILTRA: FM 2x16-2,0

Filtr workowy typu FM, składający się z dwóch modułów, każdy pojedynczy moduł zawiera 16 szt. worków filtracyjnych, długość worków filtracyjnych wynosi 2,0 m.

Parametry techniczne

TYP FILTRA Powierzchnia filtracyjna
[m2]
ILOŚĆ WORKÓW DŁUGOŚĆ WORKÓW
[m]
A [mm] B [mm] H [mm] PRZEPUSTOWOŚĆ
PRZY v=0,03 m/s
[m3/h]
FM 1x16-2,0 22 16 2,0 1300 1180 4450 2350
FM 1x16-2,5 27 16 2,5 1300 1180 4950 2950
FM 1x16-3,0 33 16 3,0 1300 1180 5450 3550
FM 1x25-2,0 34 25 2,0 1570 1450 4450 3700
FM 1x25-2,5 43 25 2,5 1570 1450 4950 4600
FM 1x25-3,0 51 25 3,0 1570 1450 5450 5500
FM 2x16-2,0 44 32 2,0 1300 2360 4450 4700
FM 2x16-2,5 55 32 2,5 1300 2360 4950 5900
FM 2x16-3,0 66 32 3,0 1300 2360 5450 7100
FM 2x25-2,0 69 50 2,0 1570 2900 4450 7400
FM 2x25-2,5 86 50 2,5 1570 2900 4950 9300
FM 2x25-3,0 103 50 3,0 1570 2900 5450 11100
FM 3x16-2,0 66 48 2,0 1300 3540 4450 7100
FM 3x16-2,5 82 48 2,5 1300 3540 4950 8900
FM 3x16-3,0 99 48 3,0 1300 3540 5450 10700
FM 3x25-2,0 103 75 2,0 1570 4350 4450 11100
FM 3x25-2,5 129 75 2,5 1570 4350 4950 13900
FM 3x25-3,0 155 75 3,0 1570 4350 5450 16700
FM 4x16-2,0 88 64 2,0 2520 2360 4450 9500
FM 4x16-2,5 110 64 2,5 2520 2360 4950 11900
FM 4x16-3,0 132 64 3,0 2520 2360 5450 14300
FM 4x25-2,0 138 100 2,0 3060 2900 4450 14900
FM 4x25-2,5 172 100 2,5 3060 2900 4950 18600
FM 4x25-3,0 207 100 3,0 3060 2900 5450 22300
